（一）使用范圍
本機是一種將潮濕粉末混合物在旋轉滾筒的正、反旋轉作用下，強制性通過篩網而制成顆粒的專用設備。
該機主要適用于醫藥、化工、食品等工業中制造各種規格的顆粒，烘干后可供壓制各種成型制品。該機亦可用于粉碎凝結成塊狀的干料。它不適用于半固體、流質、漿狀或磨碎之用。
（二）基本特點
1、機器結實有力，操作簡易，運轉平穩，有容積大的斗。旋轉滾筒用不銹鋼制出，保證處理物料的質量清潔和不致變色。
2、網眼篩子的目數多少，應根據顆粒大小要求，由用戶自備，它的裝置用兩根鋼管夾牢，裝拆簡易，緊松由細牙齒輪撐住，可以適當?shù)恼{(diào)節。
3、本機采用不銹鋼包裝，外型美觀大方，清洗方便。
（三）技術規格
旋轉滾筒的直徑 160毫米
旋轉滾筒的轉速 65轉/分
旋轉滾筒擺動角度 360度±10度
電機功率 3千瓦
生產能力 50－200公斤/小時
外形尺寸 630×800×1150毫米
（四）構造說明

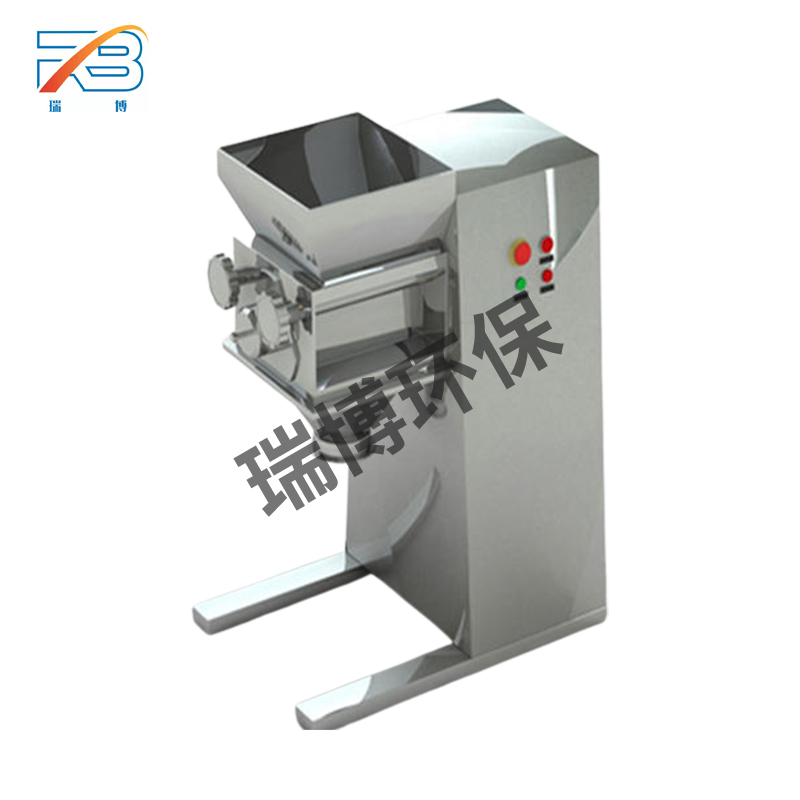

1、主體：機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體外，其下裝有#形底盤，著地面廣而平穩，因此不須安裝，可任意放置室內使用。

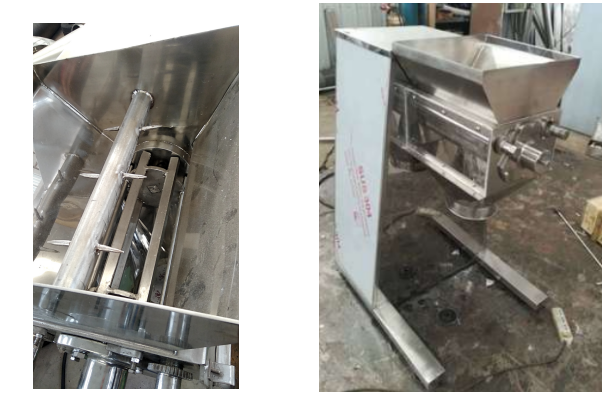

2、顆粒制造裝置：旋轉滾筒橫臥裝置在粉斗的下面，前后有軸承支座，它通過齒條的傳動，作倒順回轉，端面的前軸蓋為活動式，裝拆時，只要旋下三個翼型螺母，軸承蓋和旋轉滾筒即可抽出，旋轉滾筒的兩端制有凸出的方環，嵌入軸承座內，這樣可不使油污滲入粉子發一致粘結塞住。
3、減速箱：采用蝸輪傳動，速比為1：12，箱內可儲機油，保證齒輪潤滑良好無雜音，箱上有蓋打開后，觀察運轉情況及儲油量，蝸輪軸外端，裝有偏心桿，帶動齒條作往復運動。
4、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩網的兩端嵌入槽內，轉動花形手槍將篩網包在旋轉滾篩的外圓上，手輪內有齒輪撐住，松緊可以進行調節。
（五）使用說明
1、使用方法：開動機器，將混合料倒斗內，由旋轉滾筒的搖擺作用，通過鐵絲篩網形成顆粒，落入盛器中，如粉碎塊子，應逐漸加入，不宜過滿，以免受壓過大，而使篩網受損。
2、注意事項：粉斗內如粉末停滯不下，切不可用手去鏟，以免造成傷手事故,應用竹片鏟或停車工作。
3、速度選擇：由于使用原料性質不一，因此對速度快慢須進行選擇，一般可根據物料的粘度和干濕程度來選擇，干品可快，濕品宜慢，但其范圍不能作統一規定，應由使用者根據實際操作情況而定。
（六）機件潤滑
1、機器的轉動部分均裝有油杯，按油杯的類型，分別注黃油和機油，開車前應全部加油一次，中途可按各軸承的溫升情況和運轉情況添加。
2、蝸輪箱內須長期存儲機油，采用油泵供油。試車前應檢查油泵工作是否正常，檢查時應打開機器上蓋，通過觀察孔檢查。經常使用，須每隔三月?lián)Q新油一次，箱底部有油塞，供放油用。
3、當機器加油時，不要使油溢出油杯之外，更不要流到機器的周圍和地上，因為油類很容易使物料污染，影響產品質量。
（七）保養說明
1、定期檢查機件，每月進行一次，檢查蝸輪、蝸桿、軸承等活動部分是否轉動靈活和磨損情況，發現缺陷應及時修復，不得勉強使用。
2、機器應放在干燥清潔的室內使用，其大氣中不得含有酸類以及其他對機件有腐蝕性氣體流通的現場使用。
3、機器一次使用完畢后或停工時，應取出旋轉滾筒進行清洗和刷清斗內剩余粉子，然后裝妥，為下次使用做好準備工作。
4、如停用時間較長，必須將機器全身擦干凈，機件的光面涂上防銹油，用布蓬罩好。
(八)機器的安裝與調試
1、機器就位后必須安裝平穩、接地。
2、開啟箱體蓋對減速箱添加潤滑油。
3、試車時應注意機器是否有異常的雜音，以便及時停車檢查、排除。
4、安裝篩網時，必須使篩網緊貼兩端端蓋，以免漏粉。
5、操作前應仔細檢查機器各部位的緊固件是否松動。
6、機器必須進行3－5分鐘的空負荷運轉，待運轉正常后再投料生產，投料時加料不宜過多，大約保持容積的2/3為宜。
（九） 機器的維護和技術安全
a) 減速箱內潤滑油各滾動軸內腔潤滑脂應定期更換。
b) 顆粒制造部份各零件，應經常擦洗干凈。
c) 為確保減速箱內蝸輪付傳動的潤滑條件，運行中箱體溫度應≤50℃。
d) 蝸輪軸端的防油密封圈應定期檢查更換。
e) 機器必須可靠接地，其接地電阻應≤4W。
f)不得隨意拆除電器。
（十） 機器的易損件
1）A型皮帶1470mm長 3條
2）A型皮輪￠120 2只
3）YK-160專用小軸 1件
4）6305軸承 2只
5）篩網
